Расшиенные УС | УС глубокой вытяжки

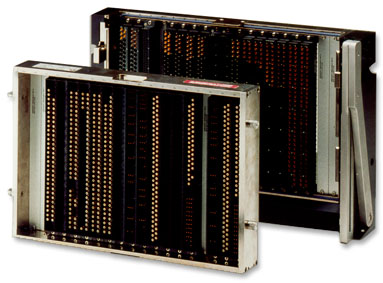

Каркасы УС (так же называемые взаимозаменяемыми тестовыми переходными устройствами или ITAs) применяются в ряде приложений для осуществления нужных соединений с проверяемым прибором (UUT). Они могут быть соединены проводами с соответствующими переходного устройства UUT (через корпус), присоединенных к I/O разъемам для тестирования работы приложений, или они могут быть объеденены в механические и вакууиные зажисмные приспособления.
CASS УС сделаны из никелированного аллюминия, и включают самоблокирующиеся резьбовые вставки, используемые для крепления разъемов модуля. Каркасы УС 80 серии созданы как экономичный альтернативный вариант к стандартному CASS УС для коммерческих приложений. Это УС хромировано и не использует резьбовых вставок для крепления разъемов модуля.
 P/N |
Военно-морской P/N | Описание | Корпус |
| 410113101 | 1899AS279-01 | CASS ID Frame, Single Tier, accepts 19 Modules | 410112257/392/394/454 |
| 410113105 | N/A | 80 Series ID Frame, Single Tier, accepts 19 Modules | 410112257/392/394/454 |
Каркасы
расширенного УС 80 серии
Каркас расширенного УС позволяет конечным пользователям использовать
корпуса их собственной разработки. Отверстия для крепления к корпусу находятся
по бокам УС, а не спереди него. Расширенное УС имеет никелевое покрытие.
|
P/N |
Описание |
| 410113111 | Каркас Расширенного УС, единный соединительный механизм с возможностью размещения до 19 модулей |
Каркас 80 серии УС глубокой
вытяжки
Каркас УС глубокой вытяжки используется вместе с корпусом
УС глубокой вытяжки. Этот каркас поставляется в двух типоразмерах
2.75" и 5" в глубину. Оба имеют никелевое покрытие.
|
P/N |
Описание | A | B | Корпус |
| 410113117 | Каркас 2.75" УС глубокой вытяжки , единный соединительный механизм с возможностью размещения до 19 модулей | 2.75" | 2.375" | 410112341 & 410112458 |
| 410113118 | Каркас 5" УС глубокой вытяжки , единный соединительный механизм с возможностью размещения до 19 модулей | 5.00" | 4.755" | 410112341 & 410112458 |
